LES MEMBRANES DANS LE
DOMAINE DES TECHNIQUES BIOMEDICALES
Catherine CHARCOSSET
Directrice de Recherches au CNRS, Université Claude
Bernard Lyon 1, Laboratoire d’Automatique, de Génie des Procédés et de Génie
Pharmaceutique (LAGEPP), UMR-CNRS 5007, 43 Bd 11 Novembre 1918, 69622
Villeurbanne
catherine.charcosset@univ-lyon1.fr
Lorsque que l’on entend parler de membranes dans les médias, il
s’agit souvent de membranes de cellules biologiques. Le journaliste ou le
scientifique explique l’effet d’un nouveau médicament sur la paroi membranaire
des cellules ou bien de nouvelles découvertes sur son fonctionnement. La
membrane biologique a en effet un rôle clé pour un grand nombre de
phénomènes comme le contrôle de
l'entrée et de la sortie de différentes molécules et ions entre l'intérieur et
l'extérieur de la cellule.
Par « membrane »,
on désigne des matériaux très différents dont le point commun est de permettre
un transfert entre deux milieux. Avec des fonctions proches des membranes
biologiques, les membranes synthétiques sont conçues et fabriquées dans des
centres de recherche et des industries. Elles sont très souvent employées pour
produire et purifier dans l’industrie alimentaire, l’industrie chimique ou le
génie biomédical. Mais, pas facile de les voir: on ne
peut pas acheter des membranes dans les supermarchés !
Dans la suite de ce texte, nous considérerons uniquement les
membranes synthétiques. Nous verrons tout d’abord quelques généralités sur ces membranes: leur structure et leur géométrie. Nous nous
intéresserons ensuite à trois techniques dans les cliniques et hôpitaux :
la plasmaphérèse (prélèvement de plasma sanguin), le rein artificiel et
l’oxygénation extracorporelle du sang. Nous décrirons plus précisément comment
fonctionne une membrane. Nous verrons que ces trois applications sont très
différentes bien qu’utilisant des membranes similaires.
Les membranes
Ce sont la plupart du temps des matériaux poreux, c'est-à-dire comportant
des trous très petits que l’on appelle des « pores ». Les pores ont une taille généralement inférieure ou
de l’ordre de quelques microns. Ils ne se voient pas à l’œil nu et pour les
observer il faut utiliser des microscopes sophistiqués qui mettent en œuvre des
champs d’électrons à des tensions très élevées. On parle alors de microscopie
électronique. Lors de
Les membranes sont classées suivant la taille de leurs pores. On parle
de membranes de nanofiltration (la dimension
d’un pore est de quelques nanomètres : 1 million
de fois plus petit qu’un millimètre), les membranes d’ultrafiltration (quelques dizaines de nanomètres) et microfiltration (quelques centaines de
nanomètres à quelques microns).
Le matériau qui
constitue la membrane est un autre paramètre qui les différencie. Il existe un
grand choix de membranes polymériques, céramiques, ou en carbone par
exemple. Les membranes utilisées en agroalimentaire sont souvent des membranes céramiques
car elles résistent à des chaleurs élevées nécessaires à la stérilisation de
produit comme le lait. Il y a aussi leur géométrie :
les membranes existent sous la forme de tube, fibre creuse, spirale, et de
membrane plane. Elles sont commercialisées avec des configurations qui
permettent différentes surfaces utiles, par exemple un empilement de membranes
planes ou bien un grand nombre de fibres creuses mises en parallèle.
La figure ci-dessous montre deux exemples de
membranes constituées de différents matériaux.
1 2

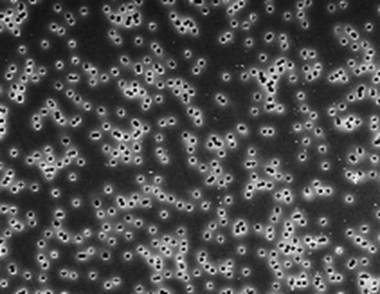

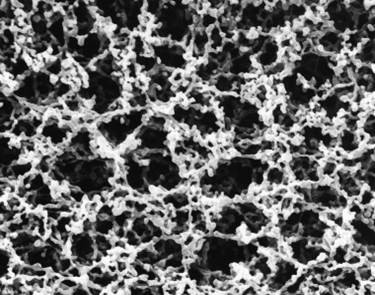

Ces
images ont été obtenues par microscopie électronique à balayage. Elles
représentent respectivement : (1) une membrane constituée d’un mélange
d’esters de cellulose avec une taille de pores de 0.22 m ; (2) une
membrane avec une taille de pores de polycarbonate
0.2 m.
Plasmaphérèse
Le sang est constitué majoritairement de plasma (liquide de couleur jaune qui contient un grand nombre de
molécules comme les protéines) dans lequel on trouve des globules rouges, des globules
blancs et des plaquettes. Les centres de transfusion sanguine prélèvent à
partir des donneurs le sang, ou bien le plasma seul, les autres éléments
(globules rouges, globules blancs, plaquettes) étant retournés au donneur. Le plasma ainsi prélevé peut être ainsi administré à
des patients, soit sous forme de plasma, soit après transformation en
médicaments dérivés du sang comme les facteurs et inhibiteurs de coagulation et
les immunoglobulines. La plasmaphérèse
peut être également utilisée comme traitement thérapeutique par exemple
pour des patients atteints de maladies auto-immunes (le plasma du malade
contient des anticorps à l'origine de la maladie). On parle alors d’échange plasmatique. Le plasma prélevé
est remplacé soit par un plasma issu de donneurs de sang, soit par une solution
reconstituée à partir de molécules.
Circulation du sang Globules blancs Passage du plasma à travers la membrane
La figure ci-dessus montre ce qui se passe à l’intérieur d’une
membrane fibre creuse lors d’une plasmaphérèse: les globules rouges, les globules
blancs et les plaquettes sont retenus par la membrane, tandis que le plasma
passe à travers.
Cette technique est une opération de filtration classique : les éléments plus gros que les pores de
la membrane sont retenus à sa surface et les éléments plus petits ainsi que le
liquide passent à travers les pores de la membrane. En plasmaphérèse, le module
membranaire est constitué de plusieurs fibres creuses placées en parallèle dans
un module cylindrique. Une vanne placée en sortie du module membranaire permet
de créer la force (ou pression) qui permet le passage du liquide à travers les
pores. Le sang circule à l’intérieur des fibres grâce à une pompe. Ce
dispositif permet de limiter le dépôt qui peut se faire à la surface de la
membrane et qui boucherait les pores. On parle alors de « colmatage » de la membrane qui
doit être réduit le plus possible.
Reins
artificiels ou dialyse
Le
rein artificiel est une autre application des membranes dans le domaine des
dispositifs biomédicaux. Cette méthode de purification extracorporelle aussi
appelée dialyse permet de palier aux déficiences d’un rein malade (insuffisance rénale). En France, la
dialyse peut être pratiquée soit dans un centre de dialyse, soit en autodialyse, soit en dialyse à domicile. Le rein a pour
fonction l’élimination des substances nocives de l’organisme qui
s’accumuleraient sinon dans le sang. La dialyse consiste à mettre en contact le
sang avec un liquide stérile (le dialysat) dont la composition est proche de
celle du plasma. Pendant la séance de dialyse, on peut simultanément retirer du
sang des substances en excédent (par exemple le potassium), ajouter au
plasma des substances qui manquent au patient (par exemple le calcium), et retirer
l'eau qui s'est accumulée dans l'organisme. Des membranes de forme fibre
creuses sont utilisées dans un dispositif appelé dialyseur.
Par rapport à la figure précédente, le sang circule à l’intérieur
des fibres creuses et les globules rouges, globules blancs, plaquettes et la
majorité des constituants du plasma sont retenus par la membrane. Le dialysat
circule de l’autre côté de la membrane. L’eau et certaines molécules toxiques sont éliminées par passage à travers la membrane
(du sang vers le dialysat). D’autres molécules que l’on cherche à injecter au
patient font le chemin inverse (du dialysat vers le sang). Nous voyons ainsi
que le rein artificiel implique un transfert au niveau de la membrane plus
compliqué que lors d’une plasmaphérèse : d’une part la majorité des
composés du sang est retenue d’un coté de la membrane
et d’autre part des petites molécules du dialysat circulant de l’autre côté de
la membrane peuvent passer dans le sang.
Oxygénation
extracorporelle du sang
L’oxygénation extracorporelle
du sang est une technique qui fournit une
assistance en oxygène aux patients dont le cœur et les poumons sont gravement
malades ou endommagés.[] Cette
méthode est souvent utilisée dans des unités de soins intensifs néonatals, pour
des nouveau-nés atteints de détresse pulmonaire, ou bien des adultes qui ont
besoin d'être oxygénés jusqu'à ce que leur corps soit de nouveau capable de
s'en charger. Le sang du patient circule en continu à travers une membrane qui
simule le processus d'échange gazeux des poumons, c'est à dire apporte de
l'oxygène et retire le dioxyde de carbone du sang. Le sang ainsi oxygéné est
alors remis en circulation dans le corps du patient.
Ce dispositif utilise des membranes poreuses constituées de fibres
creuses en parallèle. Par rapport au schéma précédent, le sang circule toujours
dans des fibres creuses mais il n’y a pas de passage de liquide vers l’extérieur
de la membrane. L’oxygène mis sous pression à l’extérieur de la membrane passe
à travers les pores, des petites bulles se forment et se dissolvent dans le
sang du patient. Le dioxyde de carbone fait le chemin inverse. Cette
application montre une autre façon d’utiliser des membranes : ce n’est
plus une filtration qui est réalisée, ni un passage sélectif mais un transfert d’un
gaz dans un liquide par l’intermédiaire des pores de la membrane.
Conclusion
Dans ces différentes applications, le terme membrane n’apparaît
pas : on parle de plasmaphérèse, de rein artificiel, et d’oxygénateur extracorporel
du sang. Pourtant, la membrane est l’élément clé de ces techniques
indispensables pour certains d’entre nous. De nombreux autres domaines
utilisent des membranes sans que nous nous en rendions compte. Par exemple,
l’osmose inverse est un procédé de dessalement d’eau de mer utilisant des membranes
constituées de pores très petits pour la rétention du sel. Cette technique de
dessalement connaît un développement considérable autour du bassin
méditerranéen.
Ces différents exemples montrent en quoi tient la richesse de ces
techniques : la membrane est un outil de séparation et de transfert qui
possède la propriété de s’effacer devant les applications proprement dites ouvrant
ainsi un champ considérable
d’applications.
Pour
en savoir plus :
Le Club Français des Membranes possède un site internet : https://www.cfm-membranes.fr/
Le club édite des petits fascicules en langue française.
Pour un savoir plus sur les procédés membranaires dans l’industrie
pharmaceutique et les biotechnologies, le livre suivant :
Mais en anglais et plutôt pour des lecteurs déjà familiers du
domaine.
